Датчики давления в шинах: что такое TPMS и как работает эта система
Современные датчики давления в шинах — это основа системы TPMS (Tire Pressure Monitoring System), которая в переводе с английского означает «система контроля давления в шинах». Такая система своевременно оповещает водителя об отклонениях: при снижении давления из-за прокола, утечки или естественного охлаждения воздуха в шине. Некоторые системы также предупреждают о перегреве или превышении заданных параметров.
Что такое TPMS в машине: расшифровка и назначение
Многие автовладельцы задаются вопросом: TPMS — что это такое в машине и зачем она нужна? Аббревиатура расшифровывается как Tire Pressure Monitoring System. Русский эквивалент — «система мониторинга давления в покрышках» или «система контроля давления в шинах». Иногда можно встретить написание «тпмс», «трмс», «tmps» или «trms» — все это обозначает одну и ту же технологию.
Основное назначение системы — автоматический мониторинг состояния шин. Даже незначительное снижение давления в одном колесе приводит к увеличению тормозного пути, ухудшению управляемости и ускоренному износу резины. Некоторые прямые системы TPMS также контролируют температуру внутри шины, что помогает вовремя заметить перегрев.
Система работает по принципу постоянного измерения уровня воздуха внутри колеса и передачи данных в электронный блок управления автомобиля. Если показания отклоняются от заданных параметров, на приборной панели загорается предупреждающий индикатор — желтый символ шины с восклицательным знаком.
Виды систем контроля давления: прямая и косвенная TPMS
Существует два основных типа систем мониторинга, которые отличаются способом измерения и точностью. Установленная в авто система контроля давления в шинах может быть реализована программно или аппаратно.
Прямая система dTPMS (direct TPMS)
Прямая система использует специальные TPMS датчики, установленные в каждом колесе. Они измеряют давление, а в ряде систем — и температуру внутри шины. Датчики располагаются на вентиле колеса (снаружи) или внутри шины, а данные передаются по радиосигналу на бортовой компьютер или отдельный дисплей.
Преимущества прямой системы:
-
Точные измерения абсолютного давления
-
Определение конкретного проблемного колеса
-
Обнаружение медленной утечки воздуха
-
Может передавать данные с высокой точностью; в зависимости от модели способна фиксировать отклонения и на стоянке
Недостатки:
-
Высокая стоимость
-
Необходимость обслуживания датчиков
-
У штатных внутренних датчиков батарея часто несъёмная, меняется весь датчик
Косвенная система iTPMS (indirect TPMS)
Косвенная система не использует физические датчики давления в шинах. Вместо этого она анализирует данные с датчиков ABS — скорость вращения колес. При падении давления диаметр шины уменьшается, и колесо начинает вращаться быстрее. Система фиксирует это отклонение и активирует предупреждающий индикатор на приборной панели.
Преимущества косвенной системы:
-
Ниже стоимость
-
Не требует обслуживания датчиков в колесах
-
Простота конструкции
-
Не зависит от источника питания в колесе
Недостатки:
-
Меньшая точность
-
Не показывает абсолютное давление
-
В большинстве реализаций не показывает точное давление и может не всегда точно указывать конкретное колесо
-
Работает только при движении
-
Не способна обнаружить одновременное снижение давления во всех колесах
Сравнительная таблица систем TPMS
|
Критерий |
dTPMS (прямая) |
iTPMS (косвенная) |
|---|---|---|
|
Наличие датчиков в колёсах |
Да |
Нет |
|
Измерение абсолютного давления |
Да |
Нет |
|
Определение конкретного колеса |
Да |
Ограничено |
|
Зависимость от ABS |
Нет |
Да |
|
Стоимость |
Выше |
Ниже |
|
Обслуживание |
Замена батареек датчиков |
Не требуется |
Штатные и нештатные датчики
TPMS-датчики также делятся на штатные и нештатные:
-
Штатные датчики устанавливаются на заводе. Они встроены в систему управления автомобиля, синхронизированы с приборной панелью и требуют минимум настроек. Как правило, они незаметны, надежны и не нарушают внешний вид дисков.
-
Нештатные датчики приобретаются отдельно. Это может быть внешний комплект, в который входит приемник (в виде монитора) и четыре накручиваемых датчика. Такой вариант подходит для установки на старые автомобили или при переходе на нестандартные диски.
Нештатные системы удобны при самостоятельной установке, так как не требуют вмешательства в электронику авто. Однако их точность может быть ниже, а внешний вид — менее аккуратным.
Принцип работы датчика давления в шинах
Разберемся подробнее, как работают датчики давления в шинах. Механизм действия заключается в постоянном измерении параметров и передаче информации в блок управления. Каждое устройство имеет уникальный идентификатор (ID), что позволяет точно определить, в каком колесе возникло отклонение.
Компоненты системы

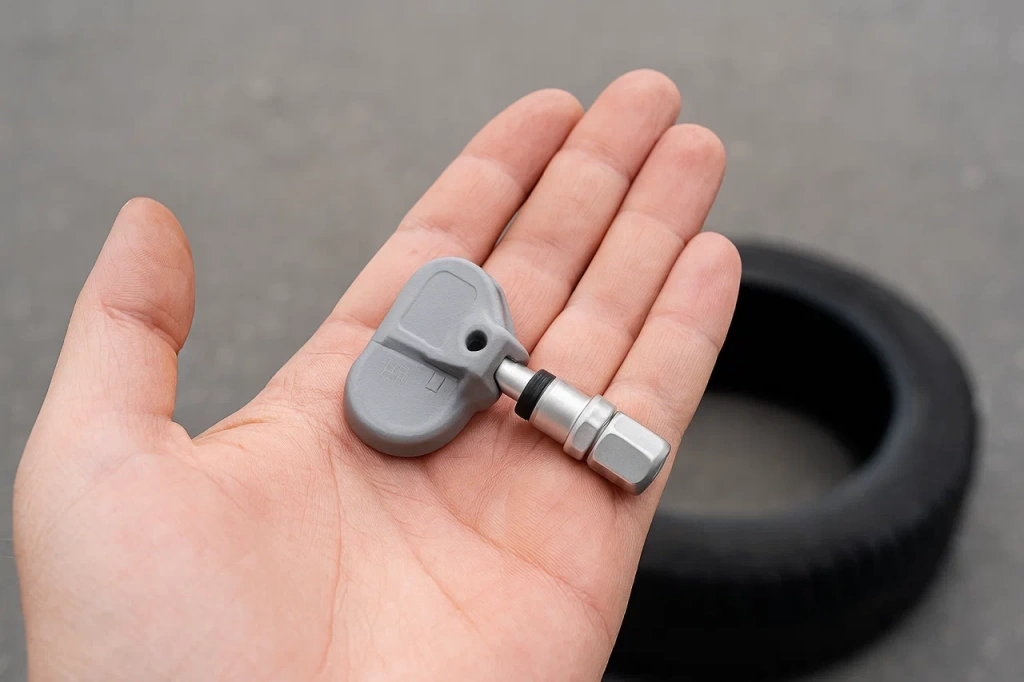

Рассматривая принцип работы датчика давления в шинах, стоит отметить, что это миниатюрные и технологически сложные приборы, сочетающие элементы механики, электроники и беспроводной связи:
-
Корпус — изготавливается из устойчивого к коррозии и вибрации материала (обычно пластик с металлическими компонентами)
-
Измерительный сенсор — определяет давление и температуру внутри шины
-
Микропроцессор — обрабатывает сигналы и передает их в радиомодуль
-
Радиопередатчик — отправляет данные по каналу связи на приемник в автомобиле (частота 315 или 433 МГц)
-
Батарея — автономный источник питания, рассчитанный на 5–10 лет
-
Монтажный элемент — чаще всего клапан, через который шину можно накачивать
Встроенный в колесо датчик находится под постоянной нагрузкой — он должен выдерживать удары, перепады температур, высокое давление и воздействие влаги. При этом он работает автономно, без проводов.
Алгоритм работы системы
-
Датчики периодически измеряют давление в шинах
-
Данные передаются по радиоканалу на приёмный модуль
-
Блок управления сравнивает показания с заданными параметрами
-
При обнаружении отклонения активируется индикатор на приборной панели
-
В некоторых системах дополнительно подается звуковой сигнал
Если один из сенсоров неисправный, система сообщит об этом. Современные модели часто включают функцию автоматической проверки работоспособности — если один из каналов связи не работает, на приборной панели загорается соответствующий индикатор «Check».
Конструкция и расположение датчиков
Датчики могут располагаться как внутри шины, так и снаружи (на ниппеле). В обоих случаях они выполняют одинаковую задачу — контролировать давление и вовремя сигнализировать о сбоях.

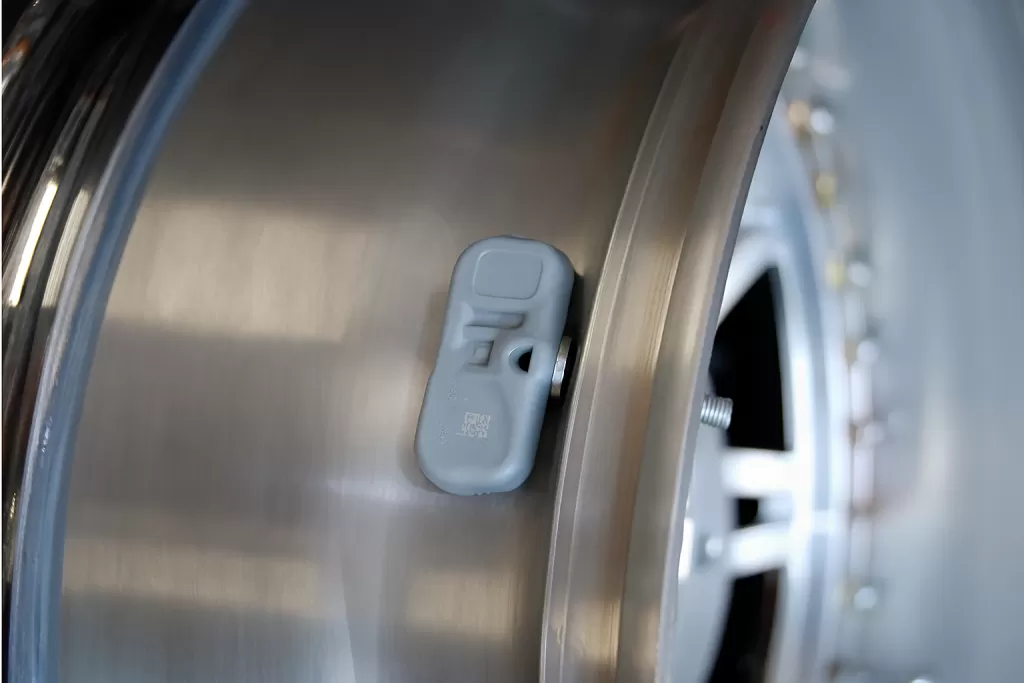

Внутренние датчики — как правило, точнее и защищены от внешних воздействий, но сложнее в установке. Они находятся непосредственно внутри шины и крепятся на ободе диска.
Внешние датчики — проще в обращении и могут быть заменены самостоятельно. Они накручиваются на вентиль колеса вместо обычных колпачков. Такие устройства часто имеют маркировку и заводской идентификатор.
Настройка и калибровка TPMS
Настройка системы контроля давления в шинах требуется в нескольких случаях:
-
После замены шин
-
После изменения давления в шинах
-
После замены датчиков
-
После сбоя системы
Способы калибровки
Автоматическая калибровка:
-
Происходит без участия водителя
-
Требуется проезд 15–30 минут
-
Обычно требуется движение с определённой скоростью в течение нескольких минут; точные условия зависят от модели автомобиля (часто — более 20–40 км/ч)
-
Характерна для некоторых моделей iTPMS
Ручная настройка:
-
Выполняется через маршрутный компьютер автомобиля
-
Иногда требуется специальный программатор
-
Необходима для большинства dTPMS
-
Требуется для отдельных моделей с iTPMS
Основные шаги настройки:
-
Проверьте давление — оно должно соответствовать норме
-
Запустите инициализацию через кнопку или меню бортового компьютера
-
Проедьте несколько километров со скоростью выше 30 км/ч — система обучится и сбросит предупреждения
В некоторых автомобилях датчики нужно привязывать вручную через диагностический разъем и прописывать их ID. При замене нештатных модулей возможны трудности. Чтобы избежать ошибок, ориентируйтесь на инструкцию или обратитесь в сервис.
Как проверить наличие TPMS в автомобиле
Есть два основных способа:
-
Изучение инструкции по эксплуатации — производитель указывает наличие и тип системы
-
Визуальный контроль при включении зажигания — на панели приборов загораются индикаторы. Значок TPMS выглядит как желтый символ шины с восклицательным знаком
Ошибки и неисправности системы
Причины ложных срабатываний
Иногда система может срабатывать ложно. Основные причины:
-
Экстремальные температуры (сильный мороз)
-
Электромагнитные помехи: проезд под высоковольтными линиями, мощные радиосигналы поблизости
-
Временные сбои связи между датчиками и приёмником
Сброс ошибки
На большинстве автомобилей предусмотрена штатная процедура сброса. Она выполняется через бортовой компьютер. Рекомендуется выполнять сброс после устранения внешней причины сбоя.
Типовые неисправности и способы устранения
|
Неисправность |
Возможная причина |
Способ устранения |
|---|---|---|
|
Не работает датчик в колесе |
Механическое повреждение, разряд батареи |
Проверка целостности, замена датчика |
|
Нарушение приёма сигнала |
Дефект антенного модуля, неправильная установка |
Проверка антенны, замена при необходимости |
|
Неисправность блока управления |
Сбой электроники, программная ошибка |
Диагностика, ремонт или замена блока |
|
Разряд аккумулятора автомобиля |
Недостаточное питание системы |
Зарядка или замена АКБ |
|
Ошибка не уходит после сброса |
Серьёзная аппаратная неисправность |
Обращение в автосервис для детальной диагностики |
Алгоритм действий при срабатывании предупреждения
-
Остановитесь в безопасном месте
-
Визуально осмотрите шины на предмет повреждений
-
Проверьте давление манометром (при наличии)
-
При подтверждении отклонения — подкачайте шину до нормы или установите запасное колесо при повреждении
-
Если давление в норме — выполните сброс ошибки через бортовой компьютер
-
При повторном срабатывании — обратитесь в сервис
Практические рекомендации по использованию
Для владельцев автомобилей с dTPMS (прямая система)
-
Регулярно проверяйте состояние датчиков при замене шин
-
Учитывайте срок службы батарей в датчиках (обычно 5–10 лет)
-
Используйте оригинальные или совместимые датчики при замене
-
Следите за состоянием вентиля, если датчик встроен в ниппель — при повреждении его следует заменить
Для владельцев автомобилей с iTPMS (косвенная система)
-
Поддерживайте равномерное давление во всех шинах
-
Помните, что система не покажет абсолютное значение давления
-
После подкачки шин обязательно выполняйте калибровку
Общие советы для всех типов систем
-
Проверяйте давление в шинах не реже одного раза в месяц, даже если индикатор TPMS не горит
-
Не игнорируйте предупреждающий сигнал — даже если внешне шины выглядят нормально
-
Учитывайте, что в холодную погоду давление может снижаться естественным образом
-
После сезонной замены колес всегда выполняйте повторную инициализацию системы
-
Храните инструкцию по эксплуатации автомобиля для справки по работе с системой
-
Храните запасные батарейки для внешних датчиков, если используете нештатную систему
-
При покупке подержанного автомобиля уточняйте работоспособность системы
Если вы планируете выбрать новую TPMS-систему, обратите внимание на тип, надежность компонентов, наличие функции «Sensor Check» (проверки сенсоров), длительность работы батареи и способ монтажа — внутренний или внешний.
Главное о системе TPMS
-
TPMS (Tire Pressure Monitoring System) — система контроля давления в шинах, которая бывает прямой (dTPMS) и косвенной (iTPMS)
-
Прямая система точнее: показывает давление в каждом колесе, работает на стоянке, но дороже и требует замены батареек
-
Косвенная система дешевле и проще, но менее точна, не показывает конкретное давление и работает только в движении
-
Датчики могут быть встроены в вентиль и располагаться внутри колеса либо устанавливаться снаружи на ниппель в виде отдельного колпачка. Они передают данные по радиоканалу на частоте 315 или 433 МГц
-
После замены колес, подкачки шин или замены датчиков требуется калибровка системы
-
Не игнорируйте предупреждения TPMS — даже ложные срабатывания требуют проверки
-
Проверяйте давление вручную не реже раза в месяц, независимо от показаний системы
